انواع اتصالات در لوله ها

انواع اتصالات در لوله ها

اتصالات لوله نقش حیاتی در سیستم های لوله کشی ایفا می کنند. انتخاب صحیح و نصب مناسب اتصالات لوله، عملکرد و ایمنی سیستم را تضمین می کند. با توجه به تنوع بالای اتصالات لوله، لازم است مهندسان و تکنسین ها با انواع مختلف اتصالات، کاربردها و روش های نصب آنها آشنا باشند.

اتصالات لوله جزء جدایی ناپذیر سیستم های لوله کشی در صنایع مختلف هستند. این اتصالات، لوله ها را به هم متصل می کنند، تغییر جهت می دهند، جریان سیّال را کنترل می کنند و شاخه هایی در سیستم لوله کشی ایجاد می کنند. انتخاب صحیح نوع اتصال لوله، نقش مهمی در عملکرد و ایمنی یک سیستم لوله کشی دارد.

انواع اتصالات لوله

اتصالات لوله در انواع مختلفی بر اساس جنس، روش اتصال و کاربرد موجود هستند. برخی از رایج ترین انواع اتصالات لوله عبارتند از:

اتصالات جوشی:

این اتصالات با استفاده از جوشکاری به لوله ها متصل می شوند. اتصالات جوشی استحکام بالایی دارند و برای کاربردهای با فشار و دمای بالا مناسب هستند. انواع رایج اتصالات جوشی شامل زانویی، سه راهی، تبدیل و فلنج است.

اتصالات دنده ای:

این اتصالات با استفاده از رزوه های داخلی و خارجی به لوله ها متصل می شوند. اتصالات دنده ای نصب آسانی دارند و برای کاربردهای با فشار و دمای متوسط مناسب هستند. انواع رایج اتصالات دنده ای شامل زانویی، سه راهی، تبدیل، مغزی و بوشن است.

اتصالات فلنجی:

این اتصالات با استفاده از فلنج و پیچ و مهره به لوله ها متصل می شوند. اتصالات فلنجی برای اتصال قطعات لوله کشی بزرگ و برای کاربردهایی که نیاز به باز و بسته کردن مکرر دارند، مناسب هستند.

اتصالات فشاری:

این اتصالات با استفاده از فشار مکانیکی به لوله ها متصل می شوند. اتصالات فشاری نصب سریعی دارند و برای کاربردهای با فشار پایین مناسب هستند. انواع رایج اتصالات فشاری شامل اتصالات Push-fit و اتصالات کامپرشن است.

اتصالات چسبی:

این اتصالات با استفاده از چسب به لوله ها متصل می شوند. اتصالات چسبی معمولاً برای لوله های پلاستیکی استفاده می شوند و برای کاربردهای با فشار پایین مناسب هستند.

جنس اتصالات لوله

اتصالات لوله از مواد مختلفی مانند فولاد، چدن، مس، برنج، پلاستیک (مانند PVC، CPVC و PEX) و مواد کامپوزیتی ساخته می شوند. انتخاب جنس اتصال لوله به عوامل مختلفی مانند نوع سیال، فشار و دمای کارکرد، و شرایط محیطی بستگی دارد.

کاربردهای اتصالات لوله

اتصالات لوله در صنایع مختلفی از جمله موارد زیر کاربرد دارند:

   صنایع نفت و گاز

   پتروشیمی

   تصفیه آب و فاضلاب

   ساختمان سازی

   کشاورزی

   سیستم های تهویه مطبوع

نکات مهم در انتخاب و نصب اتصالات لوله

   انتخاب نوع و جنس اتصال لوله مناسب با توجه به شرایط کارکرد

   اطمینان از کیفیت و استاندارد بودن اتصالات

   نصب صحیح اتصالات با توجه به دستورالعمل های سازنده

   بازرسی دوره ای اتصالات برای تشخیص نشتی و خرابی

   استفاده از ابزار مناسب برای نصب و تعمیر اتصالات

اتصالات جوشی

یکی از رایج‌ترین و پرکاربردترین انواع اتصالات لوله هستند. این اتصالات با استفاده از جوشکاری به لوله‌ها متصل می‌شوند و به همین دلیل از استحکام بالایی برخوردارند و برای کاربردهایی با فشار و دمای بالا مناسب هستند.

مزایای اتصالات جوشی

   استحکام بالا: اتصال جوشی نسبت به سایر روش‌های اتصال، استحکام و دوام بالاتری دارد و می‌تواند فشارهای بالاتری را تحمل کند.

   مقاومت در برابر نشت: جوشکاری یک اتصال دائمی ایجاد می‌کند که احتمال نشت در آن بسیار کم است.

   مناسب برای دماهای بالا: اتصالات جوشی در دماهای بالا نیز عملکرد خوبی دارند و برای کاربردهایی که با سیالات داغ سر و کار دارند، مناسب هستند.

   تنوع بالا: اتصالات جوشی در انواع مختلفی مانند زانویی، سه‌راهی، تبدیل و فلنج موجود هستند.

   مناسب برای لوله‌های بزرگ: اتصالات جوشی برای اتصال لوله‌های بزرگ با قطرهای بالا مناسب هستند.

معایب اتصالات جوشی

   نیاز به جوشکار ماهر: جوشکاری یک فرآیند تخصصی است و نیاز به یک جوشکار ماهر دارد.

   زمان‌بر بودن: فرآیند جوشکاری زمان‌بر است و نسبت به سایر روش‌های اتصال، زمان بیشتری برای اجرا نیاز دارد.

   نیاز به تجهیزات خاص: جوشکاری نیاز به تجهیزات خاصی مانند دستگاه جوش، الکترود و ماسک جوشکاری دارد.

   عدم امکان باز و بسته کردن آسان: اتصالات جوشی دائمی هستند و امکان باز و بسته کردن آسان آنها وجود ندارد.

   بازرسی جوش: پس از جوشکاری، نیاز به بازرسی دقیق برای اطمینان از کیفیت جوش است.

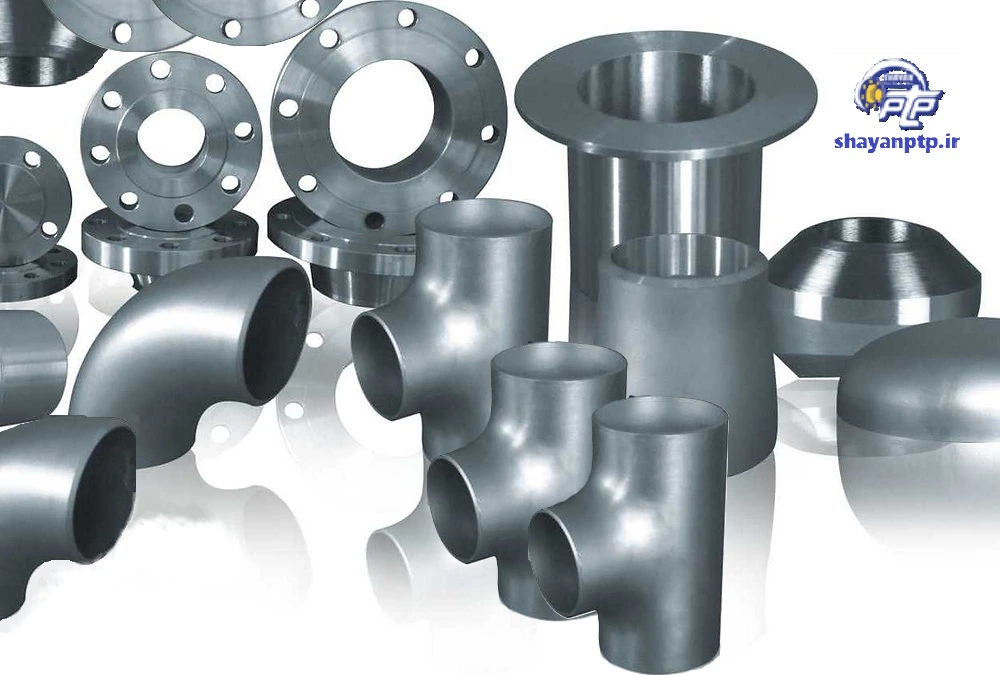

انواع اتصالات جوشی

   زانویی (Elbow): برای تغییر جهت لوله استفاده می‌شود و در زوایای 45، 90 و 180 درجه موجود است.

   سه راهی (Tee): برای انشعاب گرفتن از لوله اصلی استفاده می‌شود.

   تبدیل (Reducer): برای تغییر قطر لوله استفاده می‌شود.

   فلنج (Flange): برای اتصال دو لوله یا اتصال لوله به تجهیزات دیگر استفاده می‌شود. فلنج ها با پیچ و مهره به هم متصل می‌شوند.

   کپ (Cap): برای مسدود کردن انتهای لوله استفاده می‌شود.

   نیپل (Nipple): یک قطعه لوله کوتاه است که در هر دو طرف آن رزوه یا جوش دارد و برای اتصال دو قطعه لوله استفاده می شود.

   بوشن جوشی (Welded Coupling): یک اتصال استوانه ای است که برای اتصال دو لوله هم قطر به هم استفاده می شود.

جنس اتصالات جوشی

اتصالات جوشی معمولاً از جنس فولاد کربنی، فولاد آلیاژی و استنلس استیل ساخته می‌شوند. انتخاب جنس اتصال جوشی بستگی به نوع سیال، فشار و دمای کاری دارد.

کاربردهای اتصالات جوشی

   صنایع نفت و گاز

   پتروشیمی

   نیروگاه‌ها

   صنایع شیمیایی

   سیستم‌های انتقال آب و فاضلاب

   سیستم‌های گرمایشی و سرمایشی

   صنایع غذایی و دارویی

جوشکاری اتصالات لوله

جوشکاری اتصالات لوله ، یک فرآیند حسّاس است و باید با دقت انجام شود. انواع مختلفی از روش های جوشکاری برای اتصال لوله ها وجود دارد، از جمله:

   جوشکاری قوسی با الکترود روکش دار (SMAW)

   جوشکاری قوسی با گاز محافظ (GMAW)

   جوشکاری قوسی با گاز محافظ تنگستن (GTAW)

   جوشکاری زیر پودری (SAW)

هر کدام از این روش ها مزایا و معایب خاص خود را دارند و بر اساس نوع کار و جنس لوله انتخاب می شوند.

بازرسی جوش

پس از جوشکاری، بازرسی جوش برای اطمینان از کیفیت جوش انجام می شود. این بازرسی ممکن است شامل بازرسی چشمی، آزمایش های غیر مخرب مانند تست مایع نافذ (PT)، تست ذرات مغناطیسی (MT)، تست رادیوگرافی (RT) و تست التراسونیک (UT) باشد.

نکات ایمنی

هنگام جوشکاری، باید نکات ایمنی را رعایت کرد. جوشکار باید از تجهیزات ایمنی مانند ماسک جوشکاری، دستکش و لباس مناسب استفاده کند. همچنین باید محیط جوشکاری را تهویه کرد.

اتصالات دنده‌ای (رزوه ای)

اتصالات دنده ای نوع دیگری از اتصالات لوله هستند که با استفاده از رزوه های داخلی و خارجی به هم متصل می‌شوند. این اتصالات به دلیل نصب آسان و عدم نیاز به جوشکاری، محبوبیت زیادی دارند، به ویژه در کاربردهایی که نیاز به باز و بسته کردن مکرر وجود دارد.

مزایای اتصالات دنده‌ای

   نصب آسان: اتصالات دنده‌ای به راحتی و با استفاده از ابزارهای ساده مانند آچار قابل نصب هستند و نیازی به جوشکاری ندارند.

   سرعت نصب بالا: نصب اتصالات دنده‌ای نسبت به اتصالات جوشی سریع‌تر انجام می‌شود.

   قابلیت باز و بسته کردن: اتصالات دنده‌ای را می‌توان به راحتی باز و بسته کرد، که برای تعمیرات و نگهداری سیستم لوله کشی بسیار مناسب است.

   مناسب برای فشارهای متوسط: این اتصالات برای کاربردهایی با فشار و دمای متوسط مناسب هستند.

   تنوع بالا: اتصالات دنده‌ای در انواع مختلفی مانند زانویی، سه‌راهی، تبدیل، مغزی، بوشن و غیره موجود هستند.

   هزینه پایین: اتصالات دنده‌ای معمولاً ارزان‌تر از اتصالات جوشی هستند.

معایب اتصالات دنده‌ای

   محدودیت فشار: اتصالات دنده‌ای به اندازه اتصالات جوشی در برابر فشار و دما مقاوم نیستند و برای فشارهای بالا مناسب نیستند.

   احتمال نشت: اتصالات دنده‌ای نسبت به اتصالات جوشی، احتمال نشت بیشتری دارند، به خصوص اگر به درستی نصب نشده باشند.

   حساسیت به خوردگی: رزوه های اتصالات دنده ای بیشتر در معرض خوردگی قرار دارند.

   محدودیت اندازه: اتصالات دنده‌ای معمولاً برای لوله های با قطرهای کوچک و متوسط استفاده می شوند.

   نیاز به آب بندی: برای جلوگیری از نشت، لازم است از مواد آب بندی مناسب مانند نوار تفلون یا خمیر لوله کشی استفاده شود.

انواع اتصالات دنده‌ای

   زانویی (Threaded Elbow): برای تغییر جهت لوله استفاده می‌شود و در زوایای 45 و 90 درجه موجود است.

   سه‌راهی (Threaded Tee): برای انشعاب گرفتن از لوله اصلی استفاده می‌شود.

   تبدیل (Threaded Reducer): برای تغییر قطر لوله استفاده می‌شود.

   مغزی (Threaded Nipple): یک قطعه لوله کوتاه است که در هر دو طرف آن رزوه دارد و برای اتصال دو قطعه لوله استفاده می شود.

   بوشن (Threaded Coupling): یک اتصال استوانه ای است که برای اتصال دو لوله هم قطر به هم استفاده می شود.

   مهره ماسوره (Union): نوع خاصی از اتصال دنده‌ای است که به شما امکان می‌دهد سیستم لوله کشی را بدون نیاز به چرخاندن کل لوله باز کنید.

   درپوش (Threaded Cap): برای مسدود کردن انتهای لوله استفاده می‌شود.

   فلنج دنده‌ای (Threaded Flange): برای اتصال دو قطعه لوله یا اتصال لوله به تجهیزات دیگر استفاده می‌شود. یک سمت فلنج رزوه ای است و به لوله متصل می شود و سمت دیگر با پیچ و مهره به فلنج دیگری متصل می شود.

جنس اتصالات دنده‌ای

اتصالات دنده‌ای معمولاً از جنس فولاد کربنی، فولاد ضد زنگ (استنلس استیل)، برنج، چدن و پلاستیک ساخته می‌شوند. انتخاب جنس اتصال دنده‌ای بستگی به نوع سیال، فشار و دمای کاری دارد.

کاربردهای اتصالات دنده‌ای

   سیستم‌های آب رسانی و فاضلاب

   سیستم‌های گرمایشی و سرمایشی

   سیستم‌های پنوماتیک و هیدرولیک

   صنایع نفت و گاز (در فشارهای پایین)

   سیستم‌های لوله کشی خانگی

   تجهیزات کشاورزی

نکات مهم در نصب اتصالات دنده‌ای

   استفاده از نوار تفلون یا خمیر لوله کشی برای آب بندی رزوه ها

   محکم کردن اتصالات با آچار مناسب

   اجتناب از محکم کردن بیش از حد اتصالات که می تواند باعث آسیب دیدن رزوه ها شود

   بازرسی اتصالات پس از نصب برای اطمینان از عدم وجود نشت

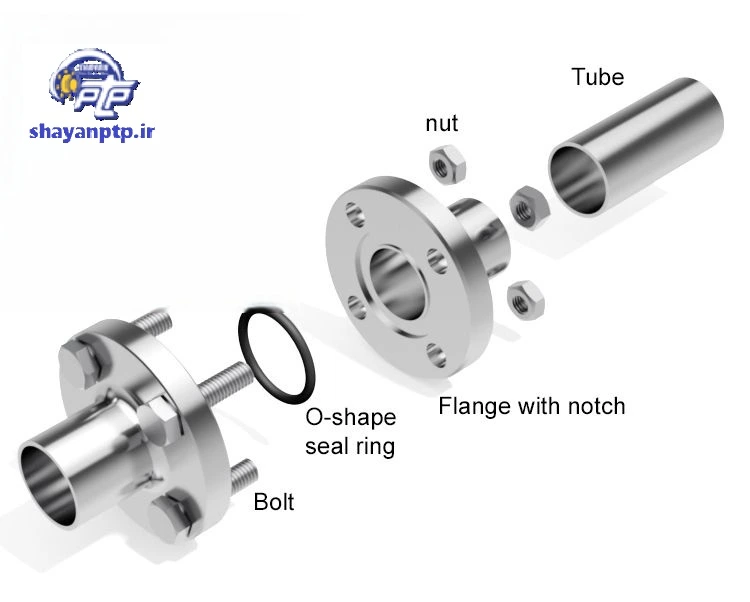

اتصالات فلنجی

اتصالات فلنجی ، نوعی از اتصالات لوله هستند که با استفاده از دو فلنج، واشر (گسکت) و پیچ و مهره به یکدیگر متصل می‌شوند. این اتصالات به دلیل استحکام بالا، قابلیت باز و بسته کردن و کاربرد گسترده در صنایع مختلف، بسیار محبوب هستند.

مزایای اتصالات فلنجی

   استحکام بالا: اتصالات فلنجی به دلیل استفاده از پیچ و مهره، اتصال بسیار محکمی ایجاد می‌کنند و می‌توانند فشارهای بالایی را تحمل کنند.

   قابلیت باز و بسته کردن آسان: این اتصالات را می‌توان به راحتی باز و بسته کرد، که برای تعمیر و نگهداری سیستم‌های لوله کشی و همچنین اتصال به تجهیزات دیگر بسیار مناسب است.

   مناسب برای لوله‌های با قطر بزرگ: اتصالات فلنجی برای اتصال لوله‌های با قطر بزرگ که جوشکاری یا دنده‌کاری آنها دشوار است، بسیار مناسب هستند.

   تنوع بالا: اتصالات فلنجی در انواع مختلفی مانند فلنج‌های جوشی، فلنج‌های دنده‌ای، فلنج‌های کور و فلنج‌های لغزنده موجود هستند.

   آب بندی مناسب: با استفاده از واشرهای مناسب، می‌توان اتصال آب بندی مناسبی را ایجاد کرد.

معایب اتصالات فلنجی

   هزینه بالا: اتصالات فلنجی معمولاً گران‌تر از اتصالات جوشی و دنده‌ای هستند.

   فضای زیاد: برای نصب اتصالات فلنجی، فضای بیشتری نسبت به سایر اتصالات نیاز است.

   نیاز به دقت در نصب: نصب اتصالات فلنجی نیاز به دقت و تخصص دارد تا از آب بندی مناسب اطمینان حاصل شود.

   نیاز به پیچ و مهره: اتصالات فلنجی نیاز به پیچ و مهره برای اتصال دارند که ممکن است در برخی شرایط نصب مشکل ایجاد کند.

   احتمال نشت: در صورت عدم نصب صحیح یا استفاده از واشر نامناسب، احتمال نشت در اتصالات فلنجی وجود دارد.

انواع اتصالات فلنجی

   فلنج جوشی (Weld Neck Flange): این نوع فلنج به لوله جوش داده می‌شود و برای کاربردهای با فشار و دمای بالا مناسب است. گردنه این فلنج به لوله جوش داده شده و باعث افزایش استحکام اتصال می شود.

   فلنج لغزنده (Slip-on Flange): این نوع فلنج به لوله متصل می شود و کمی داخل لوله می رود. این فلنج ها نصب ساده تری نسبت به فلنج جوشی دارند ولی در مقایسه استحکام کمتری نیز دارند.

   فلنج دنده‌ای (Threaded Flange): این نوع فلنج با استفاده از رزوه به لوله متصل می‌شود و برای فشارهای متوسط مناسب است.

   فلنج کور (Blind Flange): این نوع فلنج برای مسدود کردن انتهای لوله استفاده می‌شود.

   فلنج ساکت ولد (Socket Weld Flange): این فلنج به لوله متصل می شود و لوله در داخل این فلنج قرار می گیرد و از داخل جوش داده می شود.

   فلنج لپ جوینت (Lap Joint Flange): این نوع فلنج به یک قطعه کوتاه لوله متصل می شود که به آن استاب اند می گویند. استاب اند به لوله جوش داده می شود و فلنج دور استاب اند قرار می گیرد.

   فلنج کاهنده (Reducing Flange): این نوع فلنج برای اتصال دو لوله با قطرهای متفاوت استفاده می‌شود.

جنس اتصالات فلنجی

اتصالات فلنجی معمولاً از جنس فولاد کربنی، فولاد آلیاژی و استنلس استیل ساخته می‌شوند. انتخاب جنس فلنج بستگی به نوع سیال، فشار و دمای کاری دارد.

کاربردهای اتصالات فلنجی

   صنایع نفت و گاز

   پتروشیمی

   نیروگاه‌ها

   صنایع شیمیایی

   تصفیه آب و فاضلاب

   سیستم‌های لوله کشی بزرگ

   اتصال تجهیزات صنعتی مانند پمپ‌ها، کمپرسورها و شیرها

نکات مهم در نصب اتصالات فلنجی

   استفاده از واشر مناسب با توجه به نوع سیال و شرایط کاری

   محکم کردن پیچ و مهره‌ها به صورت متوازن و با گشتاور مناسب

   بازرسی اتصالات پس از نصب برای اطمینان از عدم وجود نشت

   اطمینان از هم راستا بودن فلنج‌ها قبل از محکم کردن پیچ و مهره‌ها

استانداردهای اتصالات فلنجی

اتصالات فلنجی بر اساس استانداردهای مختلفی تولید می‌شوند، از جمله:

   استاندارد ANSI/ASME: استانداردهای رایج در آمریکای شمالی

   استاندارد DIN: استانداردهای رایج در اروپا

   استاندارد API: استانداردهای رایج در صنایع نفت و گاز

   استاندارد JIS: استانداردهای رایج در ژاپن

اتصالات فشاری

اتصالات فشاری ، نوعی از اتصالات لوله هستند که بدون نیاز به جوشکاری، دنده ‌کاری یا چسباندن، به وسیله فشار دادن قطعات به یکدیگر متصل می‌شوند. این اتصالات به دلیل نصب سریع و آسان، در بسیاری از صنایع و کاربردهای خانگی محبوبیت زیادی پیدا کرده‌اند.

مزایای اتصالات فشاری

   نصب سریع و آسان: اتصالات فشاری نیاز به ابزار خاصی ندارند و به سرعت و به آسانی نصب می‌شوند.

   عدم نیاز به جوشکاری، دنده‌کاری یا چسب: این اتصالات بدون نیاز به هرگونه فرآیند اضافی نصب می‌شوند که باعث کاهش زمان و هزینه نصب می‌شود.

   مناسب برای محیط‌های حساس: از آنجا که نیازی به شعله یا گرمادهی ندارند، برای استفاده در محیط‌های حساس به حریق و انفجار مناسب هستند.

   قابلیت اتصال لوله‌های مختلف: اتصالات فشاری برای اتصال انواع مختلف لوله‌ها از جمله لوله‌های فلزی، پلاستیکی و کامپوزیتی موجود هستند.

   قابلیت اطمینان بالا: این اتصالات با استفاده از سیستم آب‌بندی مناسب، اتصال محکمی ایجاد می‌کنند و از نشتی جلوگیری می‌کنند.

   مقرون به صرفه: در مقایسه با اتصالات جوشی، اتصالات فشاری معمولاً ارزان‌تر هستند.

   بدون نیاز به تخصص: نصب این اتصالات نیاز به تخصص خاصی ندارد و به راحتی قابل انجام است.

   مقاومت در برابر لرزش: اتصالات فشاری تا حدی در برابر لرزش و ضربه مقاوم هستند.

   قابلیت باز و بسته کردن (در برخی موارد): برخی از اتصالات فشاری قابلیت باز و بسته شدن دارند، که برای تعمیرات و نگهداری مناسب است.

معایب اتصالات فشاری

   محدودیت فشار و دما: اتصالات فشاری معمولاً برای فشارهای و دماهای بالا مناسب نیستند و در محدوده مشخصی کار می‌کنند.

   حساسیت به نصب صحیح: اگر اتصال به درستی نصب نشود، احتمال نشتی وجود دارد.

   محدودیت در اندازه لوله: اتصالات فشاری بیشتر برای لوله‌های با قطرهای کوچک و متوسط استفاده می‌شوند.

   نیاز به ابزار خاص (در برخی موارد): برخی از اتصالات فشاری برای نصب نیاز به ابزار خاص پرس دارند.

   هزینه اولیه: برخی از اتصالات فشاری ممکن است در ابتدا گران‌تر از اتصالات دنده‌ای باشند.

   غیر قابل استفاده مجدد: در برخی از انواع اتصالات فشاری پس از پرس کردن، اتصال غیر قابل باز و استفاده مجدد خواهد بود.

انواع اتصالات فشاری

   اتصالات فشاری پرسی: این اتصالات با استفاده از ابزار پرس مخصوص و اعمال فشار روی حلقه اتصال، به لوله متصل می‌شوند.

   اتصالات فشاری پوش فیت (Push-fit): این اتصالات به سادگی با فشار دادن لوله به داخل اتصال، متصل می‌شوند.

   اتصالات فشاری اورینگی: این اتصالات با استفاده از اورینگ برای آب‌بندی، به لوله متصل می‌شوند.

   اتصالات فشاری فیشینگی: این اتصالات با استفاده از مکانیزم فیشینگ و حلقه فلزی به لوله متصل می شوند.

جنس اتصالات فشاری

اتصالات فشاری معمولاً از جنس برنج، مس، فولاد ضد زنگ (استنلس استیل) و پلاستیک ساخته می‌شوند. انتخاب جنس اتصال بستگی به نوع سیال، فشار، دما و شرایط محیطی دارد.

کاربردهای اتصالات فشاری

   سیستم‌های آب رسانی و گرمایشی

   سیستم‌های پنوماتیک و هیدرولیک

   سیستم‌های تهویه مطبوع

   لوله کشی گاز (در برخی موارد خاص)

   سیستم‌های آبیاری

   صنایع غذایی و دارویی

   ساختمان سازی و تاسیسات

   سیستم های آتش نشانی

نکات مهم در نصب اتصالات فشاری

   مطمئن شوید لوله قبل از اتصال تمیز و عاری از هرگونه آلودگی باشد.

   لوله را به طور کامل داخل اتصال فشار دهید.

   از ابزار پرس مناسب برای نصب اتصالات پرسی استفاده کنید.

   در صورت نیاز از اورینگ یا واشر مناسب استفاده کنید.

   پس از نصب، اتصال را برای اطمینان از عدم نشتی بررسی کنید.

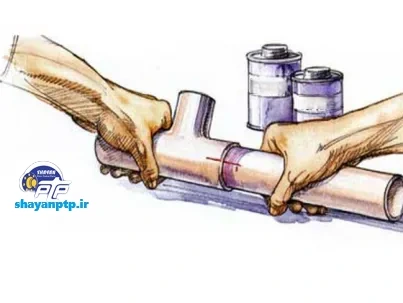

اتصالات چسبی

اتصالات چسبی ، نوعی از اتصالات لوله هستند که با استفاده از چسب‌های مخصوص به‌ هم متصل می‌شوند. این نوع اتصالات معمولاً برای لوله‌های پلاستیکی مانند PVC (پلی وینیل کلراید) و CPVC (پلی وینیل کلراید کلرینه شده) به کار می‌روند. اتصالات چسبی به دلیل سهولت در نصب و عملکرد مؤثر در سیستم‌های لوله‌کشی، به خصوص در مواردی که نمی‌توان از جوشکاری یا دنده‌کاری استفاده کرد، کاربرد گسترده‌ای دارند.

 مزایای اتصالات چسبی

1. نصب آسان: نصب اتصالات چسبی نیاز به تخصص ویژه‌ای ندارد و به سادگی می‌توان آنها را نصب کرد.

2. بدون نیاز به ابزار خاص: برای نصب این اتصالات، تنها نیاز به چسب و مواد تمیزکننده است.

3. مقاومت در برابر نشت: اتصالات چسبی به خوبی آب‌بندی شده و احتمال نشتی در آنها کم است.

4. وزن سبک: اتصالات و لوله‌های پلاستیکی به‌طور کلی سبک‌تر از جنس‌های فلزی هستند، که کار با آن‌ها را آسان‌تر می‌کند.

5. مقاومت شیمیایی: لوله‌ها و اتصالات پلاستیکی به طور معمول در برابر مواد شیمیایی مقاوم‌تر از اتصالات فلزی هستند.

6. قیمت مناسب: معمولاً هزینه نصب و خود اتصالات چسبی نسبت به انواع دیگر اتصالات کمتر است.

7. قابلیت انعطاف‌پذیری: اتصالات چسبی شامل انواع مختلفی از اتصالات مانند زانویی، سه راهی و غیره هستند که به طراح اجازه می‌دهد تا سیستم‌های پیچیده‌تری بسازد.

 معایب اتصالات چسبی

1. محدودیت دما: اتصالات چسبی معمولاً برای دماهای بالاتر از 60 درجه سانتیگراد مناسب نیستند.

2. مقاومت در برابر فشار محدود: این اتصالات برای فشارهای بالا ممکن است مناسب نباشند.

3. زمان خشک شدن: باید زمان کافی برای خشک شدن چسب در نظر گرفته شود تا اتصال محکم و مناسبی ایجاد شود.

4. حساسیت به آلودگی: هر گونه آلودگی یا رطوبت در لوله و اتصالات می‌تواند بر کیفیت اتصال تاثیر بگذارد.

5. عدم قابلیت بازسازی: پس از چسباندن، دوباره باز کردن اتصال مشکل است و در بسیاری موارد آسیب به لوله یا اتصال ایجاد می‌شود.

 انواع اتصالات چسبی

1. اتصالات چسبی PVC: متداول‌ترین نوع اتصالات چسبی که برای لوله‌های PVC به کار می‌روند.

2. اتصالات چسبی CPVC: این اتصالات برای انتقال آب داغ و مواد شیمیایی مناسب‌تر هستند.

3. اتصالات چسبی ABS: این اتصالات برای مواد شیمیایی و سیستم‌های فاضلاب استفاده می‌شوند.

4. اتصالات چسبی پلی‌اتیلن: برای لوله‌های پلی‌اتیلن نیز می‌توان از اتصالات چسبی استفاده کرد، ولی با چسب‌های مخصوص.

 کاربردهای اتصالات چسبی

– لوله‌کشی آب:

  – آب‌رسانی به ساختمان‌ها

  – سیستم‌های آبیاری

– لوله‌کشی فاضلاب:

  – سیستم‌های تخلیه

  – سیستم‌های فاضلاب خانگی

– صنایع شیمیایی:

  – انتقال مواد شیمیایی با غلظت پایین

– سیستم‌های تهویه مطبوع:

  – استفاده در لوله‌های تهویه و بخاری

– ساخت و ساز:

  – برخی از پروژه‌های ساختمانی و بازسازی

 نکات مهم درباره نصب اتصالات چسبی

1. آماده‌سازی سطح: قبل از چسباندن، سطح لوله و اتصالات را با محلول تمیزکننده مناسب تمیز کنید.

2. استفاده از چسب مناسب: از چسب‌های مخصوص برای نوع لوله و اتصالات خود استفاده کنید.

3. محل چسباندن: چسب را به‌طور یکنواخت و کافی در محل چسباندن اعمال کنید.

4. فشردن اتصالات: بعد از چسباندن، اتصالات را به مدت چند ثانیه به هم فشار دهید تا چسب به خوبی عمل کند.

5. زمان خشک شدن: قبل از استفاده از سیستم، اجازه دهید چسب به طور کامل خشک شود.

سوالات متداول درباره انواع اتصالات لوله به همراه پاسخ :

 1. اتصالات فشاری به نسبت اتصالات دنده‌ای چه مزایایی دارد ؟

اتصالات فشاری به نسبت اتصالات دنده‌ای مزایایی دارند به این ترتیب:

– نصب سریع: اتصالات فشاری را می‌توان با سرعت بالا نصب کرد، در حالی که اتصالات دنده‌ای نیازمند ابزارهای پیچیده و زمان بیشتری برای نصب هستند.

– هزینه پایین: هزینه‌های مربوط به نصب اتصالات فشاری نسبت به اتصالات دنده‌ای کمتر است.

– عدم نیاز به ابزار تخصصی: برای نصب اتصالات فشاری نیاز به ابزارهای تخصصی وجود ندارد، در حالی که اتصالات دنده‌ای نیاز به ابزارهای دقیق‌تر دارند.

  2. چه تفاوت عمده‌ای میان اتصالات فشاری و اتصالات چسبی وجود دارد؟

تفاوت عمده اتصالات فشاری و اتصالات چسبی در این است که:

– جوش: اتصالات چسبی از چسب برای اتصال استفاده می‌کنند، در حالی که اتصالات فشاری با استفاده از فشار و برش ایجاد می‌شوند.

– استهکام: اتصالات فشاری به طور کلی در برابر فشارهای بالاتر از اتصالات چسبی مقاوم‌ترند.

– کاربردها: اتصالات چسبی برای لوله‌های پلاستیکی مناسب‌اند اما اتصالات فشاری به راحتی در لوله‌های فلزی و پلاستیکی به کار می‌روند.

 3. آیا اتصالات چسبی مناسب برای انتقال آب داغ هستند؟

نه اگرچه اتصالات چسبی می‌توانند برای انتقال آب داغ استفاده شوند ولی در دماهای خیلی بالا، اتصالات چسبی از کار می‌افتند.

 4. آیا می‌توان اتصالات فشاری را باز کرد؟

فقط در بعضی از اتصالات: با برخی از اتصالات فشاری می‌توان آنها را باز کرد، اما برخی به صورت یک‌بارمصرف هستند و پس از اتصال، قابل بازشدن نیستند.

 5. چطور می‌توان اتصالات فشاری را به خوبی نصب کرد؟

برای نصب اتصالات فشاری:

–  تمیز کردن لوله: قبل از اتصال لوله‌ها را کاملا تمیز کنید

–  فروش مناسب: برای اتصالات فشاری از گیره فشاری مناسب استفاده کنید

–  آب‌ بندی: اورینگ مناسب را در محل اتصال قرار دهید.

 6. نصب اتصالات غیر مناسب چه عواقبی دارد ؟

نصب اتصالات غیر مناسب می‌تواند

–  نشتی را به دنبال داشته باشد

–  آلودگی آب را به‌وجود آورد

–  مکانیزم سیستم لوله‌ کشی را خراب کند

ما را در شبکه های اجتماعی دنبال کنید

ما را در آپارات دنبال کنید.

مطالب مرتبط …
