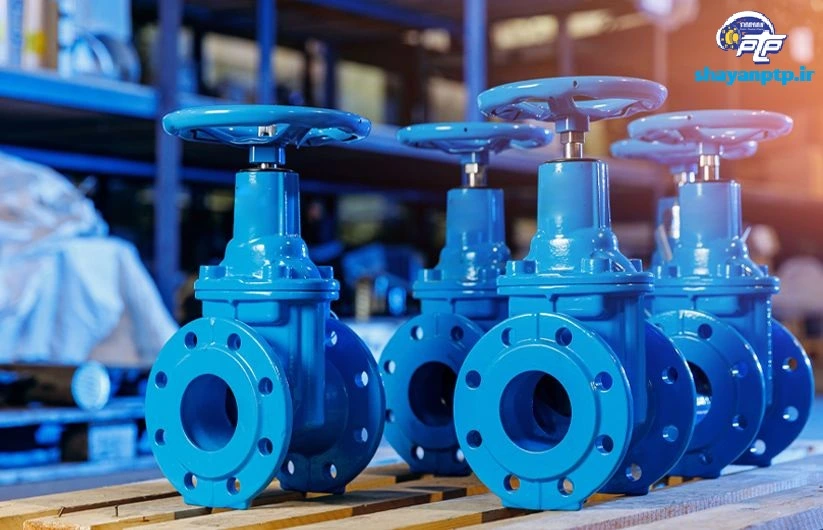

شیرآلات صنعتی

شیرآلات صنعتی و شیر فولادی

شیرآلات صنعتی، فراتر از قطعات ساده‌ی مکانیکی، در حقیقت نبض تپنده‌ی شریان‌های مدرن صنعت هستند. این تجهیزات حیاتی، با کنترل دقیق جریان سیالات، نقشی بی‌بدیل در ایمنی، کارایی و پایداری فرایندهای صنعتی ایفا می‌کنند. از قلب پالایشگاه‌های عظیم گرفته تا رگ‌های باریک خطوط لوله‌کشی کارخانه‌ها، شیرآلات صنعتی به مثابه‌ی دروازه‌بان‌هایی عمل می‌کنند که جریان مواد را هدایت، تنظیم و متوقف می‌سازند. اما این قطعات کلیدی، صرفاً یکسان و یک‌شکل نیستند؛ بلکه گستره‌ی وسیعی از انواع، با کارکردهای خاص و پیچیدگی‌های طراحی، دنیایی متنوع و پویایی را در پس خود پنهان کرده‌اند.

شیرآلات صنعتی تجهیزاتی هستند که برای کنترل جریان مایعات و گازها در سیستم‌های مختلف صنعتی استفاده می‌شوند. این شیرها می‌توانند در انواع مختلفی باشند و هر یک به‌گونه‌ای خاص برای انجام وظایف خاصی طراحی شده‌اند. در زیر، به انواع مختلف شیرآلات صنعتی و کاربردهای آن‌ها می‌پردازیم:

 1. شیرهای دستی

این شیرها با استفاده از یک اهرم یا دستگیره به‌صورت دستی عمل می‌کنند و برای کنترل جریان مایعات در سیستم‌ها استفاده می‌شوند.

– کاربردها: معمولاً در آبیاری، سیستم‌های لوله‌کشی و دستگاه‌های آزمایشگاهی.

 2. شیرهای موتوری (برقی)

این شیرها به‌وسیله‌ی یک موتور الکتریکی فعال می‌شوند و امکان کنترل اتوماتیک جریان را فراهم می‌کنند.

– کاربردها: در سیستم‌های خودکار و کنترل فرآیندهای صنعتی استفاده می‌شود.

 3. شیرهای کنترل فشار

این شیرها برای تنظیم و کنترل فشار در سیستم‌ها طراحی شده‌اند و معمولاً باید با دقت تنظیم شوند.

– کاربردها: در سیستم‌های هیدرولیک و پنوماتیک.

 4. شیرهای ایمنی (Safety Valves)

این شیرها به‌عنوان ابزار ایمنی در سیستم‌هایی که ممکن است دچار افزایش فشار شوند، استفاده می‌شوند. این شیرها در زمان افزایش فشار بیش از حد به‌طور خودکار باز می‌شوند.

شیرهای فولادی از جمله پرکاربردترین شیرها در صنایع مختلف به شمار می‌روند. استحکام بالا، مقاومت در برابر دما و فشار، و تنوع در طراحی، شیرهای فولادی را به گزینه‌ای ایده‌آل برای کاربردهای گوناگون تبدیل کرده است.

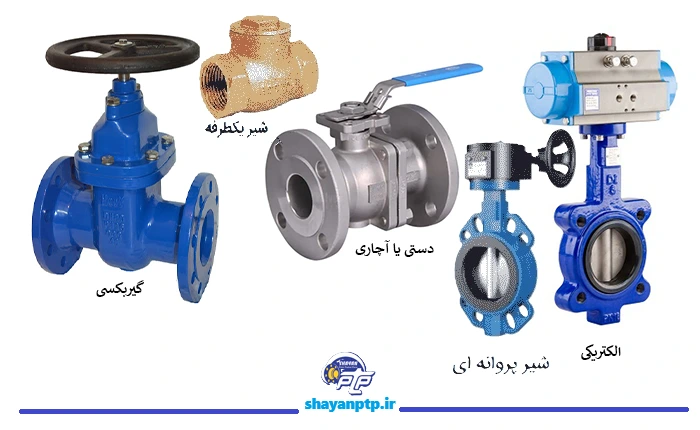

انواع شیرهای فولادی:

شیرهای فولادی در انواع مختلفی طراحی و تولید می‌شوند که هر کدام برای کاربردهای خاصی مناسب هستند. برخی از رایج‌ترین انواع شیرهای فولادی عبارتند از:

شیرهای توپی (Ball Valves):

عملکرد: با چرخاندن یک توپ سوراخ‌دار در داخل شیر، جریان سیال را باز و بسته می‌کنند.

مزایا: باز و بسته شدن سریع، آب‌بندی خوب، افت فشار کم.

معایب: برای تنظیم دقیق جریان مناسب نیستند.

کاربردها: خطوط لوله انتقال نفت و گاز، سیستم‌های HVAC، صنایع شیمیایی.

• شیرهای دروازه‌ای (Gate Valves):
  • عملکرد: با بالا و پایین رفتن یک گیت (دروازه) عمودی، جریان سیال را مسدود می‌کنند.
  • مزایا: افت فشار بسیار کم در حالت باز، آب‌بندی خوب.
  • معایب: باز و بسته شدن کند، برای تنظیم جریان مناسب نیستند.
  • کاربردها: خطوط لوله انتقال سیالات، سیستم‌های آب و فاضلاب.

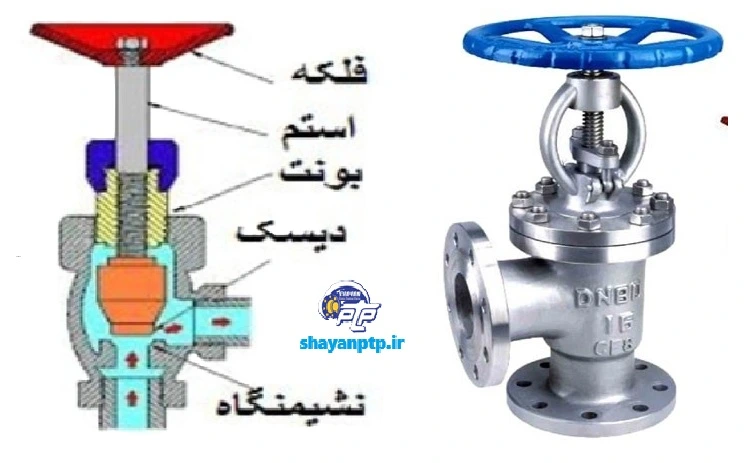

• شیرهای کروی (Globe Valves):
  • عملکرد: با حرکت یک دیسک به سمت نشیمنگاه، جریان سیال را تنظیم می‌کنند.
  • مزایا: قابلیت تنظیم دقیق جریان، آب‌بندی خوب.
  • معایب: افت فشار بالا، باز و بسته شدن کند.
  • کاربردها: سیستم‌های کنترل جریان، دیگ‌های بخار، سیستم‌های آب تغذیه.
• شیرهای یکطرفه (Check Valves):
  • عملکرد: به سیال اجازه عبور فقط در یک جهت را می‌دهند و از جریان برگشتی جلوگیری می‌کنند.
  • مزایا: عملکرد خودکار، جلوگیری از آسیب به تجهیزات.
  • معایب: افت فشار کم.
  • کاربردها: سیستم‌های پمپ، خطوط لوله انتقال سیالات.
• شیرهای پروانه‌ای (Butterfly Valves):
  • عملکرد: با چرخاندن یک دیسک پروانه‌ای شکل، جریان سیال را تنظیم می‌کنند.
  • مزایا: وزن کم، ابعاد کوچک، هزینه مناسب.
  • معایب: افت فشار نسبتاً بالا، آب‌بندی کمتر نسبت به شیرهای دیگر.
  • کاربردها: سیستم‌های آب و فاضلاب، صنایع غذایی، سیستم‌های HVAC.
• شیرهای سماوری (Plug Valves):
  • عملکرد: با چرخاندن یک استوانه یا مخروط سوراخ‌دار (سماور) در داخل شیر، جریان سیال را باز و بسته می‌کنند.
  • مزایا: باز و بسته شدن سریع، قابلیت اطمینان بالا.
  • معایب: نیاز به روانکاری، گشتاور بالا برای باز و بسته شدن.
  • کاربردها: خطوط لوله انتقال نفت و گاز، صنایع شیمیایی.

– کاربردها: در دیگ‌های بخار، مخازن فشار قوی و سیستم‌های پتروشیمی.

 5. شیرهای چک (Check Valves)

شیرهای چک اجازه می‌دهند تا مایع یا گاز تنها در یک جهت جریان داشته باشد و از برگشت آن جلوگیری می‌کنند.

– کاربردها: در سیستم‌های پمپاژ و لوله‌کشی.

 6. شیرهای کروی (Ball Valves)

این شیرها از یک کره توخالی به‌عنوان مکانیزم کنترل عبور مایع یا گاز استفاده می‌کنند. با چرخاندن دسته، کره 90 درجه چرخش می‌کند و جریان باز یا بسته می‌شود.

– کاربردها: در صنایع نفت و گاز، پتروشیمی و تأسیسات آب.

 7. شیرهای پروانه‌ای (Butterfly Valves)

این شیرها دارای یک دیسک دائمی یا پروانه‌ای هستند که درون خط لوله قرار دارد و با چرخش آن جریان کنترل می‌شود.

– کاربردها: در خطوط لوله آب و فاضلاب و سیستم‌های HVAC.

 8. شیرهای سوزنی (Globe Valves)

این شیرها برای تنظیم دقیق جریان مایعات طراحی شده‌اند و دارای یک دیافراگم گردان هستند که قابلیت کنترل جریان را فراهم می‌کند.

– کاربردها: در سیستم‌هایی که نیاز به تنظیم دقیق جریان دارند، مانند سیستم‌های خنک‌کننده و گرمایش.

 9. شیرهای برقی (Solenoid Valves)

این شیرها با استفاده از یک سیم‌پیچ الکتریکی برای باز و بسته کردن جریان استفاده می‌شوند. آن‌ها معمولاً در سیستم‌های اتوماتیک و کنترل‌های فرآیند به کار می‌روند.

– کاربردها: در سیستم‌های هیدرولیک، پنوماتیک و سیستم‌ها کنترل خودکار.

 10. شیرهای چند راهه (Multi-way Valves)

این شیرها برای محاسبه و تغییر مسیر جریان مایعات در نقاط مختلف طراحی شده‌اند و می‌توانند چندین ورودی و خروجی داشته باشند.

– کاربردها: در خدمات مختلف صنعتی و آزمایشگاهی.

 نکات مهم در انتخاب شیرآلات صنعتی:

– نوع مایع یا گاز: نوع سیال و خواص آن (خورندگی، دما، فشار) باید مورد توجه قرار گیرد.

– کاربرد: مشخص کنید که شیر باید در چه کاربردی استفاده شود (کنترل جریان، جلوگیری از برگشت، ایمنی و …).

– فشار و دما: فشار و دمای کاری سیستم را در نظر بگیرید.

– رفتن به گزینه‌های اتوماتیک یا دستی: بسته به نیاز سیستم، تصمیم بگیرید که آیا نیاز به کنترل دستی دارید یا خودکار.

شیرآلات صنعتی از اهمیت زیادی برخوردار هستند و انتخاب صحیح آن‌ها می‌تواند تأثیر عمیقی بر کارایی و ایمنی سیستم داشته باشد.

 شیرآلات صنعتی: نبض تپنده‌ی شریان‌های مدرن صنعت

در این ادامه، سفری کوتاه به دنیای شگفت‌انگیز شیرآلات صنعتی خواهیم داشت و ضمن بررسی انواع کلیدی آن‌ها، به چالش‌ها و نوآوری‌های این حوزه نیز نگاهی خواهیم انداخت:

 دسته‌بندی‌های اصلی شیرآلات صنعتی

شیرآلات صنعتی را می‌توان بر اساس مکانیزم عملکرد، کاربرد و نوع سیال عبوری به دسته‌های مختلفی تقسیم کرد. برخی از دسته‌بندی‌های اصلی عبارتند از:

1.  شیرهای قطع و وصل (On-Off Valves): این شیرها، که ساده‌ترین نوع شیرآلات صنعتی هستند، وظیفه باز و بسته کردن کامل جریان را بر عهده دارند. شیرهای توپی (Ball Valves)، پروانه‌ای (Butterfly Valves) و کشویی (Gate Valves) از این دسته‌اند.

2.  شیرهای کنترل (Control Valves): این شیرها، به جای صرفاً باز و بسته کردن، وظیفه کنترل دقیق میزان جریان و فشار را بر عهده دارند. شیرهای سوزنی (Globe Valves)، زاویه‌ای (Angle Valves) و دیافراگمی (Diaphragm Valves) در این دسته قرار می‌گیرند.

3.  شیرهای یک‌طرفه (Check Valves): این شیرها، که به شیرهای غیربرگشتی نیز معروفند، تنها اجازه عبور سیال را در یک جهت می‌دهند و از جریان برگشتی جلوگیری می‌کنند.

4.  شیرهای ایمنی (Safety Valves): این شیرها، برای محافظت از تجهیزات در برابر فشار بیش از حد طراحی شده‌اند و در صورت افزایش فشار، به‌طور خودکار باز می‌شوند.

 چالش‌ها و نوآوری‌ها در طراحی شیرآلات صنعتی

در طراحی و ساخت شیرآلات صنعتی، چالش‌های متعددی وجود دارد. برخی از این چالش‌ها عبارتند از:

*   مقاومت در برابر شرایط سخت: شیرآلات صنعتی باید در برابر شرایط سخت محیطی نظیر دمای بالا، فشار زیاد، مواد خورنده و ارتعاشات مقاوم باشند.

*   دقت و قابلیت اطمینان: شیرآلات کنترل باید با دقت و قابلیت اطمینان بالایی عمل کنند تا بتوانند جریان سیال را به‌درستی تنظیم کنند.

*   مصرف انرژی پایین: در طراحی شیرآلات موتوری، باید به کاهش مصرف انرژی و افزایش راندمان توجه شود.

*   سازگاری با محیط زیست: در انتخاب مواد و طراحی شیرآلات، باید به جنبه‌های زیست‌محیطی نیز توجه شود و از موادی استفاده کرد که کمترین آسیب را به محیط زیست وارد کنند.

در سال‌های اخیر، شاهد نوآوری‌های چشمگیری در طراحی و ساخت شیرآلات صنعتی بوده‌ایم. از جمله این نوآوری‌ها می‌توان به موارد زیر اشاره کرد:

*   استفاده از مواد پیشرفته: استفاده از موادی نظیر آلیاژهای جدید و پلیمرهای مهندسی، باعث افزایش مقاومت و طول عمر شیرآلات شده است.

*   تکنولوژی‌های هوشمند: استفاده از سنسورها، کنترل‌کننده‌ها و سیستم‌های هوشمند، امکان کنترل دقیق‌تر و اتوماتیک‌تر شیرآلات را فراهم کرده است.

*   طراحی‌های بهینه: استفاده از شبیه‌سازی کامپیوتری و روش‌های طراحی بهینه، باعث بهبود عملکرد و کاهش مصرف انرژی شیرآلات شده است.

*   تکنولوژی‌های اتصال نوین: استفاده از روش‌های اتصال نوین نظیر جوشکاری لیزری و اتصالات بدون جوش، باعث افزایش استحکام و دوام اتصالات شده است.

 آینده‌ی شیرآلات صنعتی

با توجه به پیشرفت‌های روزافزون در تکنولوژی، انتظار می‌رود که شیرآلات صنعتی در آینده با تحولات بیشتری روبرو شوند. استفاده گسترده‌تر از تکنولوژی‌های هوشمند، مواد پیشرفته و طراحی‌های بهینه، باعث بهبود عملکرد، افزایش کارایی و کاهش هزینه‌های نگهداری این تجهیزات خواهد شد.

شیرآلات صنعتی، به عنوان اجزای حیاتی در فرایندهای صنعتی، نقش مهمی در توسعه و پیشرفت صنایع مختلف ایفا می‌کنند. با توجه به اهمیت این تجهیزات، سرمایه‌گذاری در تحقیق و توسعه‌ی آن‌ها، امری ضروری برای تضمین پایداری و شکوفایی صنایع خواهد بود.

اکنون به ویژگی های انواع شیرها می پردازیم:

شیر دنده‌ای (و یا به زبان انگلیسی “Gear Valve”) :

شیر دنده ای نوعی شیر صنعتی است که به منظور کنترل جریان مایعات یا گازها در سیستم‌های لوله‌کشی و صنایع مختلف استفاده می‌شود. این شیرها، با استفاده از یک سیستم دنده‌ای، کار می‌کنند و به‌خصوص برای کنترل دقیق جریان در کاربردهایی با شرایط خاص مناسب هستند.

بررسی ویژگی‌ها، مزایا، معایب، انواع و کاربردهای شیر دنده‌ای :

شیر دنده‌ای به عنوان یک گزینه مناسب برای کنترل جریان مایعات و گازها در شرایط مختلف، از دقت بالا و ثبات خوبی برخوردار است. انتخاب این شیرها بستگی به نیازهای خاص سیستم دارد و استفاده صحیح از آن‌ها می‌تواند به بهبود عملکرد و کارایی سیستم‌های صنعتی کمک کند.

 ویژگی‌ها

1. مکانیزم عملکرد: شیر دنده‌ای دارای یک دنده و چرخ‌دنده است که به‌وسیله چرخش اهرم، مقدار جریان را تنظیم می‌کند. این مکانیزم به کنترل دقیق و صاف جریان کمک می‌کند.

2. دقت بالا: به دلیل ساختار دنده‌ای، این شیرها به شما امکان می‌دهند تا با دقت بیشتری جریان را کنترل کنید.

3. مناسب برای فشارهای بالا: شیرهای دنده‌ای معمولاً برای کار در شرایط فشار بالا طراحی شده‌اند و می‌توانند در سیستم‌هایی با این شرایط مورد استفاده قرار بگیرند.

4. ساختار مقاوم: این شیرها معمولاً از موادی مانند فولاد یا آلیاژهای مقاوم ساخته می‌شوند که از خوردگی و آسیب‌دیدگی جلوگیری می‌کند.

 مزایا

– کنترل دقیق جریان: امکان تنظیم دقیق و پیوسته جریان سیالات را فراهم می‌کند.

– مناسب برای سیالات چسبناک: قدرت کنترل فشار و جریان در سیستم‌هایی که سیالات چسبناک دارند، مناسب است.

– طول عمر بالا: به دلیل ساختار مقاوم و مناسب، عمر بیشتری نسبت به برخی دیگر از انواع شیرها دارند.

 معایب

– هزینه بالا: تولید شیر دنده‌ای ممکن است هزینه بالاتری نسبت به سایر انواع شیرها داشته باشد.

– مکانیزم پیچیده: پیچیدگی در طراحی و ساخت ممکن است باعث افزایش نیاز به نگهداری و تعمیرات شود.

 انواع شیر دنده‌ای

1. شیر دنده‌ای دستی: با استفاده از اهرم یا دستگیره به‌صورت دستی کنترل می‌شود.

2. شیر دنده‌ای موتوری: با استفاده از یک موتور الکتریکی برای کنترل جریان به‌طور خودکار کار می‌کند.

3. شیر دنده‌ای کنترلی: این نوع شیر به سیستم‌های کنترلی متصل می‌شود و می‌تواند به‌طور دقیق‌تر و هوشمندتر جریان را مدیریت کند.

 کاربردها

شیر دنده‌ای در صنایع مختلف به‌کار می‌رود، از جمله:

– صنایع نفت و گاز: استفاده در پالایشگاه‌ها، خطوط لوله و دیگر تجهیزات صنعتی.

– صنایع شیمیایی: کنترل دقیق جریان مواد شیمیایی و خورنده.

– صنایع غذایی و دارویی: اطمینان از پاکی و کنترل مناسب سیالات.

– سیستم‌های آب و فاضلاب: مدیریت و کنترل جریان آب و فاضلاب.

شیر ساکت ولو (Socket Valve) :

شیر ساکت ولو یکی از انواع شیرهای صنعتی است که به‌منظور کنترل و تنظیم جریان سیالات در سیستم‌های لوله‌کشی استفاده می‌شود. این نوع شیر به‌خاطر طراحی خاص و عملکرد ساده‌ای که دارد، در صنایع مختلفی کاربرد دارد. به بررسی ویژگی‌ها، مزایا، معایب، ساختار و کاربردهای شیر ساکت ولو می‌پردازیم.

شیر ساکت ولو به عنوان یک گزینه مناسب برای کنترل جریان در سیستم‌های مختلف صنعتی و خانگی، با ویژگی‌های خاص و کاربردهای وسیع خود می‌تواند به بهبود کارایی و ایمنی سیستم‌های لوله‌کشی کمک کند. انتخاب این شیرها بستگی به نیازهای خاص سیستم و نوع سیالی که قرار است از آن عبور کند دارد.

 ویژگی‌ها

1. طراحی ساده: شیر ساکت ولو عموماً دارای طراحی ساده‌ای است که استفاده و نگهداری از آن را آسان‌تر می‌کند.

2. مکانیزم عملکرد: این شیر معمولاً به‌صورت یک‌طرفه کار می‌کند و برای جلوگیری از جریان برگشتی و برای قطع و وصل جریان استفاده می‌شود.

3. نوع اتصال: شیر ساکت ولو معمولاً با استفاده از روش‌های جوشکاری، پیچ و مهره یا خیساندن در لوله‌ها متصل می‌شود. این موضوع باعث می‌شود که اتصالات تا حد زیادی مقاوم و پایدار باشند.

4. جنس بدنه: این شیرها معمولاً از موادی مانند فولاد ضدزنگ، آلیاژهای برنجی یا پلاستیک‌های صنعتی ساخته می‌شوند که مقاومت خوبی در برابر خوردگی و دما دارند.

 مزایا

– نصب آسان: سازگاری با انواع روش‌های اتصال، نصب شیر ساکت ولو را ساده می‌کند.

– مقاومت در شرایط سخت: این شیرها معمولاً به گونه‌ای طراحی می‌شوند که در برابر فشار و دماهای بالا مقاوم باشند.

– عملکرد قابل اعتماد: مکانیزم ساده و طراحی مناسب باعث افزایش کارایی و کاهش نیاز به تعمیر و نگهداری می‌شود.

 معایب

– محدودیت در تنظیم جریان: شیر ساکت ولو معمولاً برای کنترل دقیق جریان مناسب نیست و بیشتر برای قطع و وصل جریان به کار می‌رود.

– وزن و ابعاد: برخی از شیرهای ساکت ولو می‌توانند سنگین و بزرگ باشند، که ممکن است در بعضی از کاربردها مسئله‌ساز باشد.

 ساختار

شیر ساکت ولو عموماً شامل اجزای زیر است:

– بدنه شیر: قسمت اصلی که سیال از آن عبور می‌کند.

– دیسک یا دیافراگم: برای قطع و وصل جریان استفاده می‌شود و معمولاً از مواد مقاوم در برابر خوردگی ساخته می‌شود.

– محل اتصال: برای اتصال شیر به سیستم لوله‌کشی، که می‌تواند جوشی یا پیچ و مهره‌ای باشد.

– محور یا اهرم: برای باز و بسته کردن شیر.

 کاربردها

شیر ساکت ولو در صنایع مختلف به کار می‌رود، از جمله:

– صنایع نفت و گاز: برای کنترل جریان سیالات در خطوط لوله.

– صنایع شیمیایی: برای قطع و وصل مواد شیمیایی در پروسه‌های تولید.

– سیستم‌های آبیاری و فاضلاب: برای مدیریت جریان آب و فاضلاب.

– تاسیسات خانگی: در لوله‌کشی آب و گاز.

شیر جوشی (Welded Valve) :

شیر جوشی یکی از انواع شیرهای صنعتی است که به‌صورت مستقیم به لوله‌ها متصل می‌شود و معمولاً در سیستم‌های لوله‌کشی استفاده می‌شود. این شیرها به‌دلایل مختلفی از جمله قابلیت اطمینان، مقاومت در برابر نشتی و کاهش مقدار اتصالات مکانیکی، در صنایع مختلف بسیار پرکاربرد هستند. به بررسی ویژگی‌ها، مزایا، معایب، انواع و کاربردهای شیر جوشی می‌پردازیم.

شیر جوشی به عنوان یک گزینه مطمئن و مقاوم برای کنترل جریان در سیستم‌های مختلف صنعتی، با ویژگی‌های خاص و کاربردهای وسیع، می‌تواند به بهبود کارایی و ایمنی سیستم‌های لوله‌کشی کمک کند. انتخاب این شیرها بستگی به نیازهای خاص سیستم، نوع سیال و شرایط محیطی دارد.

 ویژگی‌ها

1. اتصال دائمی: شیر جوشی به‌صورت دائمی با لوله متصل می‌شود و از این رو احتمال نشتی در مقایسه با شیرهای با اتصال پیچ و مهره‌ / فلنجی کمتر است.

2. مناسب برای فشار و دمای بالا: این شیرها معمولاً برای کار در شرایط فشار و دمای بالا طراحی شده‌اند و می‌توانند در شرایط سخت صنعتی عملکرد خوبی داشته باشند.

3. جنس متنوع: شیرهای جوشی می‌توانند از موادی مانند فولاد، استیل ضدزنگ، برنج، و آلیاژهای خاص ساخته شوند که به آن‌ها اجازه می‌دهد در برابر خوردگی و شرایط شیمیایی قوی مقاومت کنند.

 مزایا

– مقاومت در برابر نشتی: اتصال جوشی باعث می‌شود شیر به‌طور مؤثری در برابر نشتی محافظت شود.

– پایداری و استحکام بالا: به دلیل طراحی و ساختار، این شیرها معمولاً بیشتر در برابر فشار و تنش‌های مکانیکی مقاوم هستند.

– کاهش اتصالات: شیر جوشی به اتصالات کمتری نیاز دارد و این موضوع می‌تواند زمان نصب و هزینه‌های مرتبط با آن را کاهش دهد.

 معایب

– عدم قابلیت جابجایی: به‌دلیل جوشکاری، شیر جوشی به راحتی قابل جابجایی نیست و در صورت خرابی یا نیاز به تعمیر باید قسمتی از لوله جدا شود.

– هزینه نصب: نصب شیرهای جوشی نیاز به مهارت خاص و تجهیزات جوشکاری دارد که ممکن است هزینه‌های اضافی به بار آورد.

– نیاز به بازرسی جوش: کیفیت جوش باید به‌دقت بررسی شود تا از بروز مشکلات جلوگیری شود.

 انواع شیر جوشی

1. شیر بولت (Ball Valve): دارای توپی داخل شیر است که به‌راحتی با چرخش محور جریان را قطع و وصل می‌کند.

2. شیر پروانه‌ای (Butterfly Valve): با استفاده از یک دیسک دوار، جریان را کنترل می‌کند و برای حجم‌های بزرگ مناسب است.

3. شیر گلابی (Globe Valve): از این نوع شیر برای کنترل دقیق جریان استفاده می‌شود و معمولاً در سیستم‌های بخار و آب داغ کاربرد دارد.

4. شیر سوزنی (Needle Valve): برای کنترل دقیق جریان مایعات و گازها در سیستم‌هایی که نیاز به تنظیم دقیق دارند، استفاده می‌شود.

 کاربردها

شیر جوشی در صنایع مختلف به‌کار می‌رود، از جمله:

– صنایع نفت و گاز: در خطوط لوله و تجهیزات پالایشگاهی برای کنترل و جلوگیری از نشتی.

– صنایع شیمیایی: برای کنترل دقیق مواد شیمیایی و خورنده.

– تاسیسات آب و فاضلاب: برای ایجاد اتصالات مقاوم و جلوگیری از نشتی در شبکه‌های آب و فاضلاب.

– تاسیسات صنعتی: در سیستم‌های بخار و گازهای داغ، که نیاز به مقاومت بالا دارند.

شیر فلنج دار (Flanged Valve) :

نوعی از شیرهای صنعتی است که به‌وسیله فلنج‌ها به سیستم‌های لوله‌کشی متصل می‌شود. این نوع شیرها به‌دلیل راحتی در نصب و امکان جدا کردن آسان از سیستم، در صنایع مختلف کاربرد زیادی دارند. در ادامه، به بررسی ویژگی‌ها، مزایا، معایب، انواع و کاربردهای شیر فلنج دار می‌پردازیم.

شیر فلنج دار به‌عنوان یک گزینه مناسب و مطمئن برای کنترل جریان در سیستم‌های مختلف صنعتی، با ویژگی‌های متنوع و قابلیت‌های مناسب، می‌تواند به بهبود کارایی و ایمنی سیستم‌های لوله‌کشی کمک کند. انتخاب این نوع شیرها بستگی به نیازهای خاص سیستم، نوع سیال و شرایط محیطی دارد.

 ویژگی‌ها

1. اتصال با فلنج: شیر فلنج دار به‌وسیله پیچ و مهره به لوله‌ها متصل می‌شود. فلنج‌ها معمولاً از جنس فولاد، استیل، چدن و یا مواد دیگری ساخته می‌شوند که مقاومت خوبی در برابر فشار و خوردگی دارند.

2. قابلیت جابجایی: یکی از بزرگ‌ترین مزیت‌های این نوع شیر، قابلیت جدا کردن آسان آن از سیستم برای نگهداری و تعمیر است.

3. تنوع در طراحی: شیر فلنج دار در انواع مختلفی طراحی می‌شود، که بسته به نوع کاربرد و نیاز سیستم، می‌توان از آن‌ها استفاده کرد.

 مزایا

– نصب آسان: روش اتصال با فلنج، نصب و راه‌اندازی شیرها را آسان می‌کند.

– قابلیت بازرسی: از آن‌جایی که این شیرها به راحتی از سیستم جدا می‌شوند، بازرسی و تعمیر آن‌ها آسان‌تر است.

– مقاومت بالا: با توجه به نوع جنس فلنج‌ها و شیر، این شیرها معمولاً در برابر فشارهای بالا و شرایط محیطی سخت مقاوم هستند.

 معایب

– فضا اشغال شده: به‌دلیل وجود فلنج‌ها، شیرهای فلنج دار معمولاً فضا بیشتری نسبت به شیرهای جوشی اشغال می‌کنند.

– هزینه‌های اضافی: هزینه خرید و نصب فلنج‌ها ممکن است نسبت به دیگر نوع اتصالات بیشتر باشد.

– احتمال نشتی: اگر فلنج‌ها به‌درستی نصب نشوند، احتمال نشتی وجود دارد، که نیازمند دقت در نصب است.

 انواع شیر فلنج دار

1. شیر توپی (Ball Valve): برای قطع و وصل سریع جریان و دارای یک توپی است که با چرخش محور، جریان را کنترل می‌کند.

2. شیر پروانه‌ای (Butterfly Valve): دارای یک دیسک دوار است که برای کنترل میزان جریان طراحی شده و معمولاً در فضاهای بزرگ به‌کار می‌رود.

3. شیر گلابی (Globe Valve): برای کنترل دقیق جریان، با طراحی خاص و استفاده در سیستم‌هایی که نیاز به تنظیم دقیق دارند.

4. شیر سوزنی (Needle Valve): برای کنترل دقیق جریان مایعات و گازها، به‌ویژه در کاربردهای آزمایشگاهی و صنعتی.

 کاربردها

شیر فلنج دار در صنایع مختلف کاربرد دارد، از جمله:

– صنایع نفت و گاز: برای کنترل و هدایت سیالات در خطوط لوله.

– صنایع شیمیایی: در سیستم‌هایی که به کنترل دقیق مواد شیمیایی نیاز دارند.

– تاسیسات آب و فاضلاب: برای قطع و وصل آب و فاضلاب و جلوگیری از نشتی.

– صنایع غذایی و دارویی: به‌دلیل نیاز به بهداشت و ایمنی، از شیرهای فلنج دار در این صنایع استفاده می‌شود.

شیر لاگ (Log Valve یا چوک وال) :

شیر لاگ نوعی شیر گاز یا مایع است که در سیستم‌های صنعتی برای کنترل و تنظیم جریان سیالات به‌کار می‌رود. این نوع شیر به‌خصوص در صنایع نفت، گاز، پتروشیمی و سیستم‌های آب و فاضلاب کاربرد دارد. در ادامه به بررسی ویژگی‌ها، مزایا، معایب، انواع و کاربردهای شیر لاگ می‌پردازیم.

شیر لاگ به‌عنوان یکی از ابزارهای مهم در کنترل و تنظیم جریان سیالات در صنایع مختلف مورد استفاده قرار می‌گیرد. با توجه به ویژگی‌ها و قابلیت‌های آن، این نوع شیر می‌تواند به بهبود کارایی و ایمنی سیستم‌های لوله‌کشی کمک کند. انتخاب شیر لاگ بستگی به نوع سیال، فشار، دما و شرایط خاص سیستم دارد.

 ویژگی‌ها

1. طراحی خاص: شیر لاگ به‌گونه‌ای طراحی شده که به راحتی می‌تواند جریان سیال را کنترل کند، به‌ویژه در مواردی که نیاز به تنظیم دقیق جریان است.

2. وزن و ابعاد مناسب: نسبت به برخی دیگر از شیرها، شیر لاگ معمولاً دارای حجم و وزن کمتری است که آن را برای استفاده در فضاهای محدود مناسب می‌سازد.

3. عملکرد ساده: این شیرها معمولاً به‌صورت دستی یا با استفاده از عملگرهای الکتریکی یا پنوماتیکی عمل می‌کنند و کار کردن با آن‌ها نسبتاً آسان است.

 مزایا

– قابلیت تنظیم دقیق: شیر لاگ امکان تنظیم دقیق جریان را فراهم می‌کند، که این موضوع در بسیاری از کاربردها ضروری است.

– مقاومت در برابر خوردگی: بسیاری از این شیرها از جنس استیل ضد زنگ یا مواد مقاوم دیگر ساخته می‌شوند که آن‌ها را در برابر خوردگی و شرایط محیطی سخت مقاوم می‌کند.

– تنوع کاربرد: این شیرها می‌توانند در طیف وسیعی از صنایع و کاربردها مورد استفاده قرار گیرند.

 معایب

– قیمت بالا: شیر لاگ ممکن است در مقایسه با برخی دیگر از نوع‌های شیرها گران‌تر باشد.

– احتمال خوردگی و یخ‌زدگی: در شرایط خاص، ممکن است شیر لاگ در معرض خوردگی یا ایجاد تجمع یخ قرار گیرد که منجر به افت عملکرد آن می‌گردد.

 انواع شیر لاگ

1. شیر لاگ پروانه‌ای (Butterfly Log Valve): از دیسکی چرخشی استفاده می‌کند که جریان را کنترل می‌کند و برای فضاهای بزرگ مناسب است.

2. شیر لاگ توپی (Ball Log Valve): دارای توپی است که با چرخش، جریان سیال را قطع و وصل می‌کند.

3. شیر لاگ گلابی (Globe Log Valve): برای کنترل دقیق جریان، طراحی شده است و معمولاً در سیستم‌های بخار و آب داغ استفاده می‌شود.

 کاربردها

شیر لاگ در صنایع مختلف کاربردهای زیادی دارد، از جمله:

– صنایع نفت و گاز: برای کنترل جریان گازها در خطوط لوله‌ها.

– پروژه‌های آب و فاضلاب: به‌منظور مدیریت و کنترل جریان آب.

– تاسیسات شیمیایی: برای کنترل دقیق مواد شیمیایی.

– سیستم‌های حرارتی: جهت کنترل جریان بخار و مایعات داغ.

شیرآلات بال ولو (Ball Valve) :

شیرآلات بال ولو یکی از انواع شیرهای صنعتی هستند که برای کنترل و مدیریت جریان سیالات در سیستم‌های لوله‌کشی به‌کار می‌روند. این شیرها به‌واسطه ساختار ساده و عملکرد مؤثر خود، در صنایع مختلف به‌خصوص نفت و گاز، شیمیایی، آب و فاضلاب و صنایع غذایی به‌طور وسیع استفاده می‌شوند. در ادامه به بررسی ویژگی‌ها، مزایا، معایب، انواع و کاربردهای بال ولو می‌پردازیم.

شیرآلات بال ولو به‌عنوان ابزاری کارآمد و مطمئن در کنترل و مدیریت جریان سیالات در صنایع مختلف شناخته می‌شوند. سازگاری آن‌ها با شرایط مختلف و قابلیت عملکرد سریع، این نوع شیرها را به یک گزینه محبوب در طراحی و اجرای سیستم‌های لوله‌کشی تبدیل کرده است. در انتخاب بال ولو، باید به شرایط کارکرد، نوع سیال، فشار و دما توجه شود تا بهترین نتیجه حاصل گردد.

 ویژگی‌ها

1. ساختار گردشی: بال ولو دارای یک توپی (Ball) سوراخ‌دار است که با چرخش 90 درجه‌ای جریان سیال را قطع یا وصل می‌کند. این طراحی امکان عملکرد سریع و مؤثر را فراهم می‌آورد.

2. بسته شدن مطمئن: در حالت بسته، توپی به‌صورت کامل جلوی جریان را می‌گیرد و از نشتی جلوگیری می‌کند.

3. جنس و ساختار متنوع: بال ولوها معمولاً از جنس‌های مختلفی از جمله استیل، برنج، PVC و غیره ساخته می‌شوند که بسته به نوع کاربرد و محیط می‌تواند انتخاب شود.

 مزایا

– عملکرد سریع: با چرخش 90 درجه‌ای، بال ولوها قادرند در کمتر از یک ثانیه جریان را قطع یا وصل کنند.

– عدم نشتی: طراحی ویژه این شیرها باعث می‌شود که در حالت بسته، نشتی تقریباً به حداقل برسد.

– مقاومت در برابر فشار و دما: بال ولوها می‌توانند در شرایط فشار و دمای بالا به‌خوبی عملکرد داشته باشند.

– انجام کار در حالت باز یا بسته: به دلیل ساختار ساده، کارکرد آنها معمولاً آسان و سریع است.

 معایب

– عدم کنترل دقیق جریان: بال ولوها برای قطع و وصل سریع طراحی شده‌اند و قادر به تنظیم دقیقی جریان نیستند.

– حجم و فضای اشغال‌شده: بعضی از مدل‌های بزرگ آن ممکن است فضای بیشتری را اشغال کنند.

– قیمت نسبتا بالا: بسته به جنس و نوع طراحی، قیمت بال ولو ممکن است به‌طور کل بالاتر از برخی دیگر از شیرها باشد.

 انواع بال ولو

1. بال ولو توپی (Floating Ball Valve): توپی در این نوع شیر به راحتی در داخل نشیمنگاه خود حرکت می‌کند و به فشار سیال پاسخ می‌دهد. این نوع معمولاً برای فشارهای پایین استفاده می‌شود.

2. بال ولو تکیه‌گاه‌دار (Trunnion Ball Valve): توپی در این نوع شیر به‌وسیله دو تکیه‌گاه (Trunnion) در بالا و پایین ثابت شده است و برای فشارهای بالا مناسب است.

3. بال ولو برقی (Electric Ball Valve): این نوع از بال ولوها به‌وسیله عملگر الکتریکی کنترل می‌شوند و برای اتوماسیون و کنترل از راه دور مناسب هستند.

 کاربردها

1. صنایع نفت و گاز: برای مدیریت و کنترل جریان گاز و مایعات در خطوط لوله.

2. صنایع شیمیایی: به‌منظور کنترل مواد شیمیایی و جلوگیری از نشتی.

3. تاسیسات آب و فاضلاب: برای قطع و وصل کردن و مدیریت جریان آب.

4. صنایع غذایی و دارویی: به دلیل ایمنی و بهداشت، از بال ولوها در فرآیندهای تولید و بسته‌بندی استفاده می‌شود.

شیرآلات صنعتی به‌عنوان عناصر کلیدی در سیستم‌های لوله‌کشی، دارای سوالات و ابهامات متعددی هستند.

در ادامه کارشناسان ما به برخی از ،

سوالات متداول درباره شیرآلات صنعتی

به همراه پاسخ‌های آن‌ها پرداخته اند :

 1. شیرآلات صنعتی چیستند و چه کاربردی دارند؟

   شیرآلات صنعتی دستگاه‌هایی هستند که برای کنترل جریان سیال (گاز، مایع یا بخار) در سیستم‌های لوله‌کشی به‌کار می‌روند. آن‌ها می‌توانند جریان را قطع، وصل، تنظیم و یا معکوس کنند. کاربرد این شیرها در صنایع نفت و گاز، پتروشیمی، آب و فاضلاب، عایق‌های حرارتی، و بسیاری از فرآیندهای صنعتی دیگر است.

 2. انواع اصلی شیرآلات صنعتی کدامند؟

   انواع اصلی شیرآلات صنعتی شامل:

   – شیرهای کروی (Globe Valves)

   – شیرهای توپی (Ball Valves)

   – شیرهای پروانه‌ای (Butterfly Valves)

   – شیرهای سوزنی (Needle Valves)

   – شیرهای چک (Check Valves)

   – شیرهای فشارشکن (Pressure Relief Valves)

 3. شیرآلات با چه جنس‌هایی ساخته می‌شوند؟

   شیرآلات صنعتی معمولاً از جنس‌های مختلفی مانند استیل، برنج، چدن، PVC، آلومینیوم و مواد کامپوزیتی ساخته می‌شوند. انتخاب جنس به نوع سیال، دما و فشار محیط بستگی دارد.

 4. چگونه می‌توان شیرآلات را انتخاب کرد؟

   در انتخاب شیرآلات باید به عوامل زیر توجه کرد:

   – نوع و ویژگی‌های سیال (خورنده، دما، فشار)

   – نوع عملکرد موردنظر (قطع/وصل، تنظیم)

   – سایز لوله و ظرفیت جریان

   – شرایط نصب و نگهداری

   – استانداردها و الزامات ایمنی

 5. عملکرد شیرهای توپی چگونه است؟

شیرهای توپی با یک توپی گرد که دارای سوراخی در وسط است عمل می‌کنند. با چرخش توپی به‌موازات جریان، شیر باز می‌شود و با چرخش 90 درجه‌ای به‌طور کامل قطع می‌شود. این روش اجازه می‌دهد تا جریان به‌سرعت کنترل شود.

 6. شیرهای پروانه‌ای چه مزایایی دارند؟

   شیرهای پروانه‌ای دارای مزایای زیر هستند:

   – وزن سبک و طراحی فشرده

   – عملکرد سریع و ساده

   – قابلیت کنترل جریان با دقت بالا

   – مناسب برای استفاده در فضاهای محدود

 7. آیا شیرآلات صنعتی نیاز به نگهداری دارند؟

   بله، شیرآلات صنعتی نیاز به نگهداری دوره‌ای دارند. این شامل بررسی نشتی، روانکاری اجزا (در صورت نیاز)، و تعویض قطعات فرسوده می‌شود. حفظ و نگهداری صحیح می‌تواند عمر مفید شیر را افزایش دهد.

 8. چطور می‌توان از نشتی شیرآلات جلوگیری کرد؟

   برای جلوگیری از نشتی در شیرآلات، باید:

   – از شیرهای با کیفیت و معتبر استفاده کرد.

   – نصب صحیح و دقیق انجام شود.

   – نگهداری منظم و بازرسی‌های دوره‌ای انجام گیرد.

   – در صورت بروز نشتی، سریعاً اقدام به تعمیر یا تعویض کرد.

 9. ایمنی شیرآلات صنعتی چگونه تضمین می‌شود؟

   ایمنی شیرآلات صنعتی از طریق رعایت استانداردهای بین‌المللی، طراحی مناسب، انتخاب مواد با کیفیت، و بازرسی و نگهداری منظم جدیدی تا حد زیادی تضمین می‌شود. همچنین استفاده از شیرهای ایمنی و فشارشکن نیز می‌تواند حائز اهمیت باشد.

 10. شیرآلات برقی چه ویژگی‌هایی دارند؟

   شیرآلات برقی به‌واسطه یک عملگر الکتریکی کنترل می‌شوند و قابلیت اتوماسیون و کنترل از راه دور را فراهم می‌آورند. این شیرها برای بهبود کارایی در سیستم‌های صنعتی و کاهش کار دستی بسیار مفید هستند.

این سوالات و پاسخ‌ها می‌توانند به درک بهتر شیرآلات صنعتی و انتخاب صحیح آن‌ها کمک کنند. در صورت داشتن سوالات بیشتر، خوشحال می‌شویم با کارشناسان ما در شرکت شایان پترو تاسیسات پارسه در تماس باشید.

مطالب مرتبط…

ما را در آپارات دنبال کنید…
