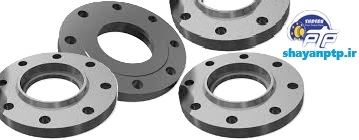

فلنج ساکت ولد (Socket Weld Flange)
فلنج ساکت ولد نوعی فلنج است که برای اتصال لوله‌ها به یکدیگر یا به تجهیزات دیگر استفاده می‌شود. این فلنج به دلیل طراحی خاص خود، برای کاربردهایی با فشار متوسط و لوله‌های با قطر کوچک مناسب است. فلنج ساکت ولد یک گزینه مناسب برای اتصال لوله‌های با قطر کوچک در سیستم‌هایی با فشار متوسط است. این فلنج به دلیل طراحی خاص خود، اتصالی محکم و بدون نشتی ایجاد می‌کند، اما برای کاربردهای با فشار بالا یا لوله‌های با قطر بزرگ‌تر، بهتر است از فلنج‌های گلودار استفاده شود.
در ادامه به بررسی ویژگی‌ها، کاربردها و نحوه اتصال این نوع فلنج می‌پردازیم:
ویژگی‌های اصلی فلنج ساکت ولد:
1. طراحی خاص: فلنج ساکت ولد دارای یک حفره (Socket) است که لوله داخل آن قرار می‌گیرد. این حفره به گونه‌ای طراحی شده است که لوله به راحتی در آن جای می‌گیرد و سپس با جوشکاری به فلنج متصل می‌شود.
2. اتصال قوی: پس از قرارگیری لوله در حفره، یک جوش گوشه (Fillet Weld) در اطراف لوله زده می‌شود که اتصال محکم و بدون نشتی ایجاد می‌کند.
3. مناسب برای لوله‌های کوچک: این فلنج معمولاً برای لوله‌هایی با قطر کوچک (معمولاً کمتر از ۲ اینچ) استفاده می‌شود.
4. مقاومت در برابر فشار: فلنج ساکت ولد برای کاربردهایی با فشار متوسط مناسب است، اما در مقایسه با فلنج گلودار، مقاومت کمتری در برابر فشارهای بالا دارد.
کاربردهای فلنج ساکت ولد:
– سیستم‌های لوله‌کشی با فشار متوسط: مانند سیستم‌های هیدرولیک، پنوماتیک و برخی سیستم‌های فرآیندی.
– لوله‌های با قطر کوچک: در مواردی که قطر لوله کم است و نیاز به اتصال محکم و بدون نشتی وجود دارد.
– صنایع شیمیایی و پتروشیمی: در سیستم‌هایی که نیاز به اتصالات بدون نشتی و مقاوم در برابر خوردگی دارند.
نحوه اتصال فلنج ساکت ولد:
1. قرارگیری لوله در حفره: لوله داخل حفره فلنج قرار می‌گیرد. این حفره به گونه‌ای طراحی شده است که لوله به راحتی در آن جای می‌گیرد.
2. جوشکاری: پس از قرارگیری لوله، یک جوش گوشه در اطراف لوله زده می‌شود تا اتصال محکم و بدون نشتی ایجاد شود.
3. اتصال به فلنج دیگر: پس از جوشکاری، فلنج ساکت ولد به فلنج دیگر یا تجهیز مورد نظر با استفاده از پیچ و مهره متصل می‌شود.
مزایای فلنج ساکت ولد:
– اتصال محکم و بدون نشتی: جوشکاری اطراف لوله باعث ایجاد اتصالی قوی و بدون نشتی می‌شود.
– مناسب برای لوله‌های کوچک: طراحی این فلنج برای لوله‌های با قطر کوچک ایده‌آل است.
– نصب نسبتاً آسان: فرایند نصب این فلنج ساده‌تر از برخی انواع دیگر فلنج‌ها است.
معایب فلنج ساکت ولد:
– محدودیت در اندازه لوله: این فلنج معمولاً برای لوله‌های با قطر کوچک استفاده می‌شود.
– مقاومت کمتر در برابر فشار: در مقایسه با فلنج گلودار، مقاومت کمتری در برابر فشارهای بالا دارد.
– نیاز به جوشکاری دقیق: جوشکاری نامناسب می‌تواند باعث ایجاد نشتی یا کاهش مقاومت اتصال شود.
استانداردها:
فلنج‌های ساکت ولد بر اساس استانداردهای مختلفی تولید می‌شوند، از جمله:
– ASME B16.5: ابعاد و تحمل‌های ابعادی.
– ASTM A105: مشخصات مواد برای فولاد کربنی.
– ASTM A182: مشخصات مواد برای فولادهای آلیاژی و ضد زنگ.
جنس فلنج ساکت ولد:
جنس این فلنج بسته به کاربرد و شرایط عملیاتی می‌تواند شامل فولاد کربنی، فولاد ضد زنگ، آلیاژهای نیکل و سایر مواد مقاوم در برابر خوردگی باشد.
برای مشاوره قبل از خرید انواع فلنج ساکت ولد با متخصصین شرکت شایان پترو تاسیسات پارسه در تماس باشید.
سلام اتصالات ساکت ولد چیست و چه کاربردهایی دارد؟
سلام و عرض احترام اتصالات ساکت ولد یک نوع اتصال لوله است که در آن، لوله در یک ناحیه فرورفته از یک اتصال قرار می‌گیرد. سپس برای اتصال لوله استیل یا شیرآلات به بخش‌های دیگر لوله، از جوش‌های فیلت نوع استفاده می‌شود. این نوع اتصالات به دلیل داشتن قدرت ساختاری بالا و یکپارچگی نشت مناسب در برخی موارد گزینه مناسبی محسوب می‌شوند. این اتصالات برای استفاده در پروژه‌های لوله‌کشی با فشار بالا مناسب هستند و معمولاً در مکان‌هایی به کار می‌روند که نشتی غیرقابل قبول است. همچنین، این اتصالات به دلیل فراهم‌آوردن خصوصیات جریان مناسب و نصب آسان، در صنایع مختلف مورد استفاده قرار می‌گیرند.
امیدوارم پاسخ ما برایتان مفید و آموزنده بوده باشد.
